UP858A  系列主变压器有载调压档位变送器为适应变电站实现电力调度自动化、无人值班化而对主变压器分接开关进行监控和操作的一种新型自动监控仪器。它将主变压器有载调压分接开关的升、降、停调压控制、调压计数、远方操作闭锁、自动判断分接开关转换状况、机械分接点档位位置自动转换成数字信号或模拟信号等多种功能集于一体，供远动装置或综合自动化装置遥讯、遥测、遥控、遥调,既可实现就地手动升降调压操作，又可实现远动遥控调压，并遥测档位位置。此种新型仪器体积小、重量轻、显示清晰，操作安装灵活方便。

      可根据不同用户的要求或不同型号的分接开关操作机构，变换 UP858A 系列产品的输入量，即可以是原灯光盘或数码管的多路滑档触点信号，也可以是原自整角机的旋转位置改制的角度传感信号或不同阻值的电阻信号，输出量可以是经高度隔离转换后的无源触点一对一信号，也可以是 BCD 码信号，二进制编码信号或电压输出信号。特别是电压输出型，综合自动化装置的 RTU 只需将它作为一个遥测量来对待，仅需进行标度转换后显示相应的整数值即可。这种方式连接电缆最少，接口简单，电压分档识别余度大，输出转换稳定可靠。可与遵仪长征、吴江、上海华明开关厂、德国 MR 和瑞典 ABB 等多种型号的有载调压分接开关的操作机构进行电气连接应用，由于此种仪器小巧，多功能，不仅适用于变电站改造更新，而且在设计新变电站时可省去专用的调压控制屏。

      UP858A  系列产品还为了适应与变电站无功补偿装置（VQC）接口，特为用户提供了两组输出方式，一组输出给综合自动化装置（RTU），另一组可输出给变电站无功补偿装置（VQC）。因此，UP858A  系列主变压器有载调压档位变送器产品是当前有载调压、控制、显示、遥讯最为理想的更新换代产品。

防滑档功能的意义与判断说明：

有载分接开关在运行中会出现连调故障，严重影响了运行安全，尤其在无人值班变电站，远方遥调对有载分接开关可靠性要求更高。由于连调故障的出现，给运行人员造成了很大的心理压力。严重影响了有载分接开关的投入率和使用率，同时调度端未能及时掌握有载分接开关的位置，也影响了远方遥调的投运率，不能充分发挥有载分接开关的作用。所以通过有载分接开关机械电气结构的分析，总结统计其连调故障等资料，分析出连调故障原因有：

a、 行程开关长时间运行后，和因振动等原因发生位移，弹簧部分变形，造成位置信号不正确； b、电动机控制继电器出现“卡壳”现象，失电后未能正常复位；

c、  电动机控制继电器触点长时间运行后，因电流发热，使触点烧结在一起，不能正常分断；

d、  有载分接开关机械结构长时间运行后，缺少正常维护工作，机械电气配合特性变坏，会不时出现连调

故障。

UP858A 系列主变压器有载调压档位控制变送器在吸取了 UP818、UP858 系列主变压器有载调压档位变送器数千套，及多年来现场运行经验的基础上发展的第三代主变压器有载调压档位变送器，充分分析了各种有载调压电动机构的运行经验，运用了微型单片机控制，硬件采用模块式结构，大大提高了装置对各类机构箱的适应性。

有载分接开关机械电气配合特性良好时，其每档调压运行时间是确定的（具体时间请参照电动机构使用说明书），因此可通过监测有载分接开关调压运行时间来判断其运行状态，防止连续调压故障。根据上述原理，我们研制了新颖的 UP858A 系列有载调压档位控制变送器，其主要功能如下：

a、 具有防止有载分接开关连续调压功能。连续调压故障时，能有效切断电动机构中电动机电源，保证调压操作可靠。

b、 采用 LED 显示有载分接开关位置，寿命长，显示清晰。

c、 就地操作时闭锁远方操作。

d、 具有 RTU 接口功能，提供输出无源空接点，符合电力系统规范。

e、 功耗低，抗干扰能力强，可靠性高。

f、  装置适应性强，适用于进口或国产多种有载分接开关及电动机构，有多种输入输出方式选择。

g、 分接开关信号光电隔离输入，可靠性高。

h、 具有连调报警功能，输出可供遥信、光字牌使用的无源空接点。

i、 具有采用MODBUS 协议的 RS485 通讯接口，远传距离可达 1200m。

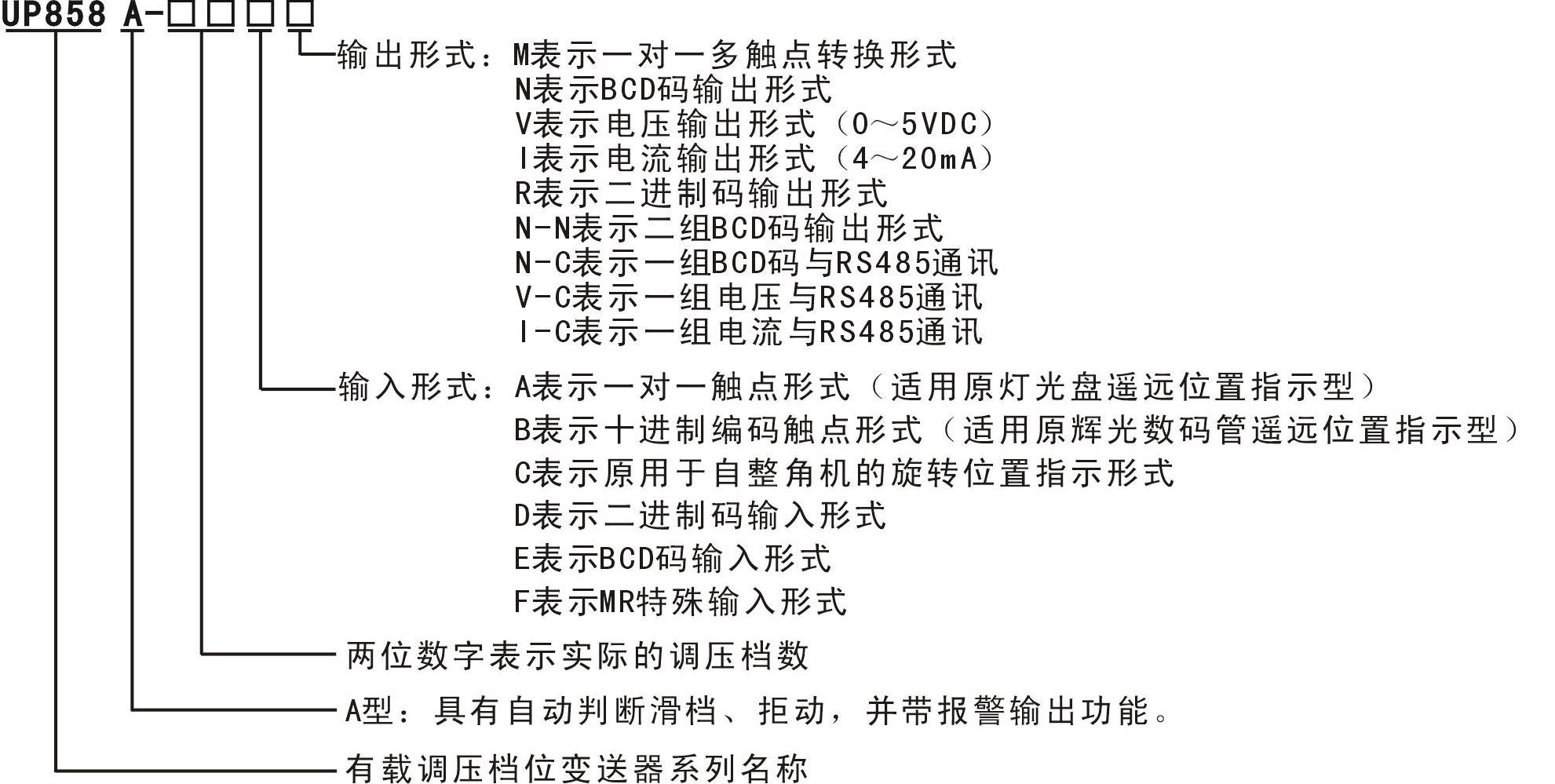

1）额定工作电源：AC220V±10％ 频率 50Hz  谐波含量小于 5％。（开关电源 AC/DC 85~265V 订货

时须指定）；

2）额定功耗：≤10W；

3）遥信方式：a）无源接点（24V 0.5A）；b）0～5V（RL≥220Ω）；c）4～20mA（RL≤500Ω）；

4）遥测输入方式：外部只需提供无源接点即可，闭合为有效。

5）计数范围：0-99999；

6）档位显示：2 位 1.2″LED。

7）绝缘性能：变送器输入端子对输出端子、输入端子对外壳、输出端子对外壳绝缘电阻不小于  30MΩ。

8）电磁兼容：能符合 GB/T17626.4、GB/T17626.8 中Ⅳ级标准要求。

9）运输条件：能达到GB/T2423.5、GB/T2423.10、GB/T2423.6  相关标准中严酷等级为Ⅱ级的要求。

10）环境条件：

a）环境温度：

工作环境温度：-10℃～+55℃；

贮存环境温度：-25℃～+70℃，在极限值下不施加激励量,装置不出现不可逆的变化，温度恢复后，装置应能正常工作。

b）相对湿度：最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃且表面无凝露。

c）大气压力：80～100KPa(相对海拔高度 2km 以下)。

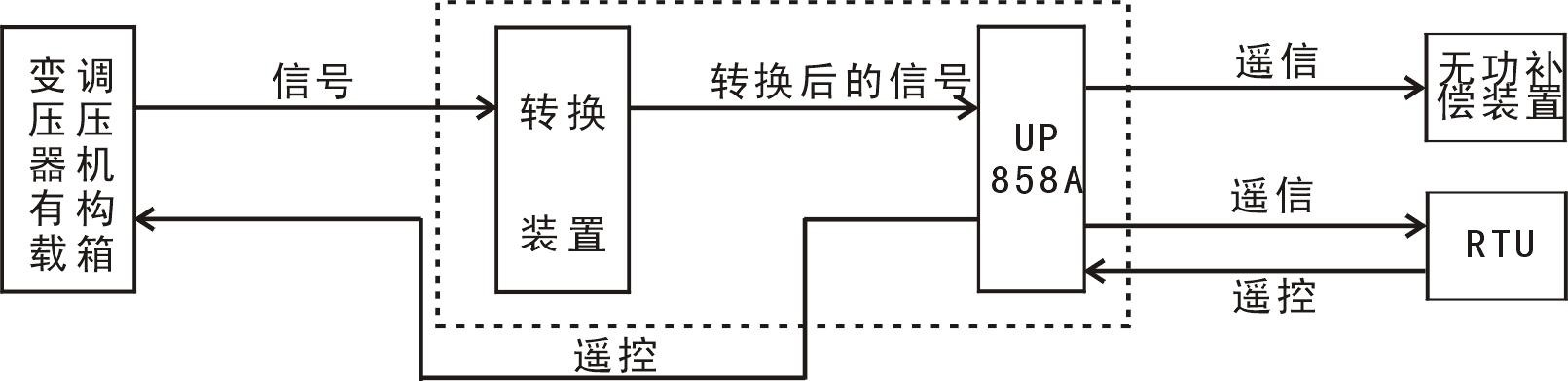

1)A/B/C/D/E 档位输入方式系统接线图

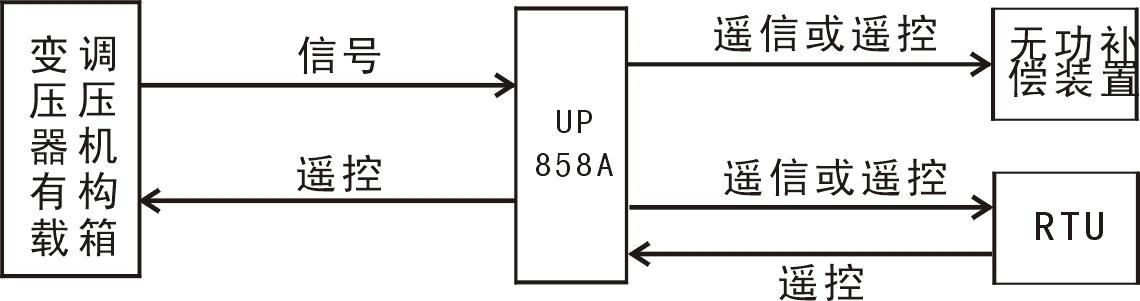

2)德国 MR 电阻式或电流式档位输入方式系统接线图

注：图中转换装置为需另购的 UP 系列转换装置
